Służy do pomiaru ciśnienia – rodzaje, zasady działania i praktyczne zastosowania

Pomiar ciśnienia to jedna z podstawowych i zarazem kluczowych czynności w wielu dziedzinach techniki i medycyny. Pozwala na kontrolę pracy urządzeń, diagnozę stanu zdrowia czy prognozowanie warunków pogodowych. Choć urządzenia służące do pomiaru ciśnienia są powszechne, ich różnorodność i zasady działania mogą być nieoczywiste. Ten artykuł krok po kroku wyjaśni, jak działają poszczególne typy, pokaże praktyczne zastosowania oraz podpowie, jak wybrać i dbać o sprzęt pomiarowy.

Czym jest urządzenie służące do pomiaru ciśnienia?
Urządzenie to przyrząd umożliwiający określenie wartości ciśnienia gazu lub cieczy w danym środowisku.

Jakie są najpopularniejsze typy urządzeń do pomiaru ciśnienia?
Do najczęściej stosowanych należą manometry, barometry oraz ciśnieniomierze medyczne.

Do czego służy manometr różnicowy?
Manometr różnicowy pozwala na pomiar różnicy ciśnień między dwoma punktami instalacji lub urządzenia.

Jakie błędy pomiarowe najczęściej się pojawiają i jak ich unikać?
Typowe błędy to wpływ temperatury, złe ustawienie urządzenia czy nieszczelności. Unika się ich przez kalibrację i prawidłową instalację.

Jakie nowoczesne technologie są wykorzystywane w pomiarze ciśnienia?
Coraz popularniejsze są czujniki elektroniczne z interfejsami do smartfonów i systemów automatyki.

Jak często należy kalibrować urządzenia do pomiaru ciśnienia?
Zaleca się kalibrację co najmniej raz do roku lub zgodnie z zaleceniami producenta.

Czy pomiar ciśnienia jest bezpieczny dla użytkownika?
Tak, jeśli przestrzega się zasad bezpieczeństwa i używa odpowiedniego sprzętu ochronnego.

Rodzaje urządzeń służących do pomiaru ciśnienia

W praktyce spotkasz się z kilkoma podstawowymi typami przyrządów do pomiaru ciśnienia. Każdy z nich ma określone cechy i najlepsze zastosowania.

Manometry analogowe i cyfrowe

Manometr to klasyczne urządzenie, które mierzy ciśnienie gazów lub cieczy na zasadzie odkształcenia elementu pomiarowego, np. rurki Bourdon’a. Wersje analogowe wskazują wynik na tarczy z wskazówką, natomiast cyfrowe wyświetlają pomiar na ekranie LCD, często z funkcjami zapisu danych.

Z mojego doświadczenia wynika, że manometry analogowe są niezawodne w trudnych warunkach przemysłowych, gdzie elektronika może zawodzić. Z kolei manometry cyfrowe zapewniają większą precyzję i możliwość integracji z systemami monitoringu.

Ciśnieniomierze medyczne – budowa i zastosowanie

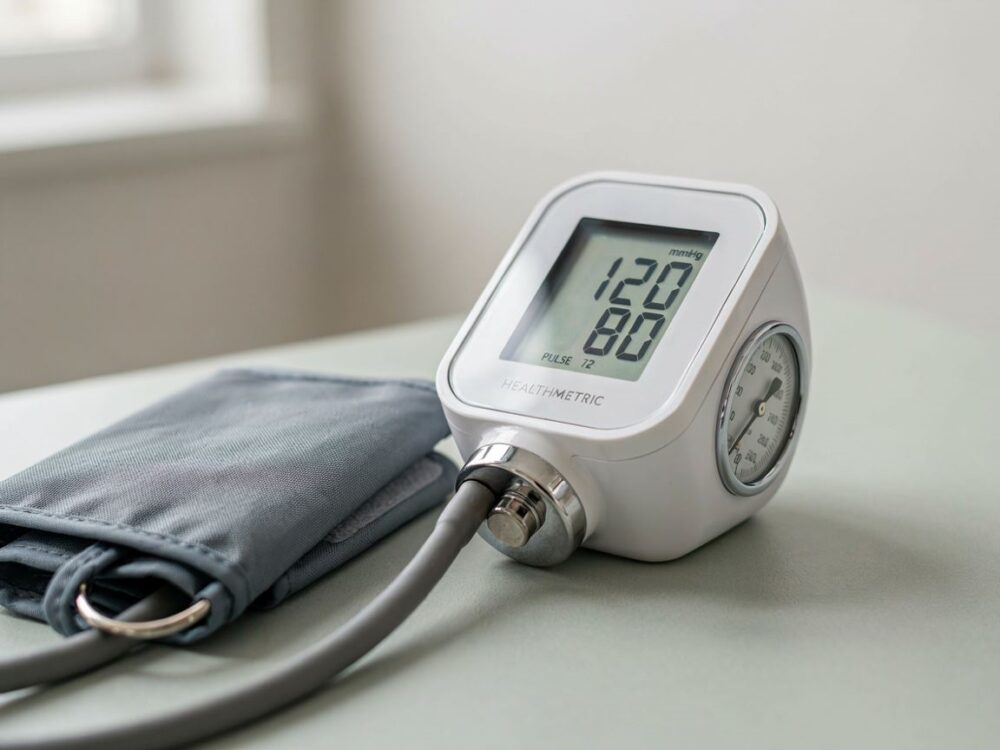

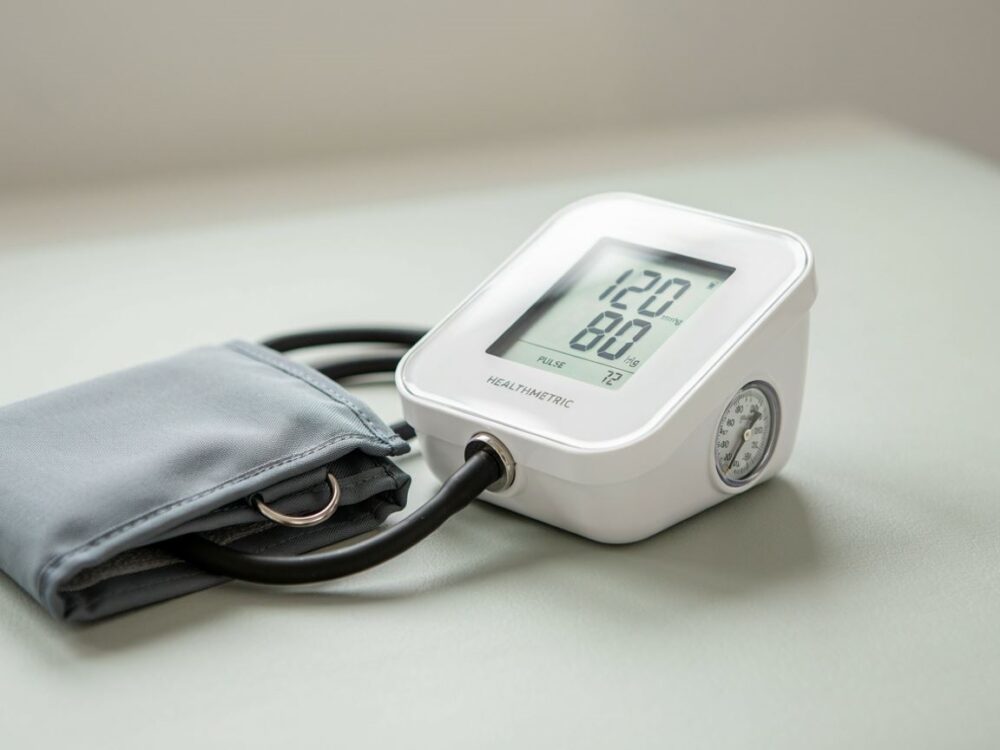

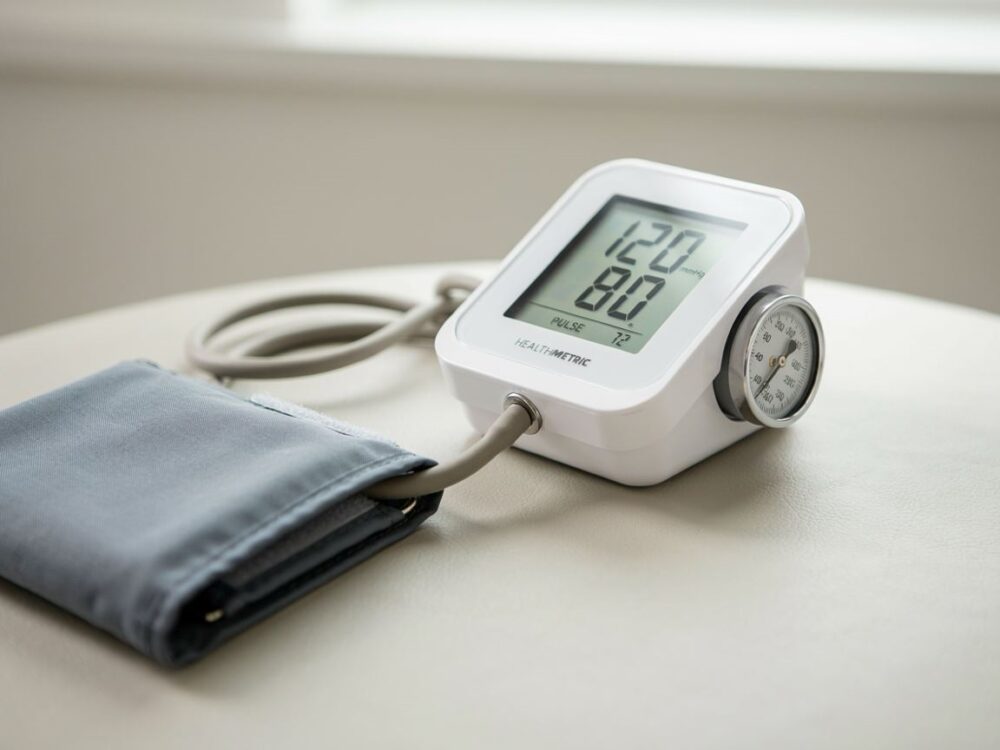

W medycynie najczęściej stosuje się ciśnieniomierze naramienne, które mierzą ciśnienie tętnicze krwi. Składają się z mankietu, pompki i manometru (analogowego lub elektronicznego). Nowoczesne modele automatyczne wyposażone są w czujniki oscylometryczne i wyświetlacze, które ułatwiają pomiar i interpretację wyników.

Równie ważna jest regularna kalibracja, ponieważ nawet niewielkie odchylenia mogą prowadzić do błędnej diagnozy.

Czujniki ciśnienia w przemyśle i domu

Przemysł wykorzystuje elektroniczne czujniki ciśnienia, które zamieniają sygnał ciśnienia na sygnał elektryczny. Dzięki temu można monitorować parametry pracy maszyn, kotłów, instalacji pneumatycznych czy hydraulicznych w czasie rzeczywistym. Coraz częściej takie czujniki łączą się z systemami cyfrowymi i IoT.

W domu urządzenia te służą np. do kontroli ciśnienia w instalacjach grzewczych, klimatyzacji, a także w samochodach (np. czujniki ciśnienia powietrza w oponach).

Zasada działania przyrządów do pomiaru ciśnienia

Jak mierzyć ciśnienie atmosferyczne i gazów

Pomiar ciśnienia opiera się na wykrywaniu siły nacisku cząsteczek gazu lub cieczy na ścianki urządzenia. W manometrach analogowych ciśnienie powoduje odkształcenie elementu pomiarowego, które przekładane jest na wskazanie skali.

Barometry mierzą ciśnienie atmosferyczne, wykorzystując np. rtęć lub elementy sprężyste. Czujniki elektroniczne stosują np. tensometry lub efekty piezorezystancyjne, które zmieniają swoje właściwości elektryczne pod wpływem ciśnienia.

Dokładność pomiaru i typowe błędy

Dokładność zależy od konstrukcji urządzenia i warunków pomiaru. Najczęstsze błędy to:

• Wpływ temperatury – zmiana właściwości elementów pomiarowych.
• Nieprawidłowe podłączenie lub nieszczelności.
• Zakres pomiarowy niedopasowany do mierzonego ciśnienia (np. zbyt duży zakres zmniejsza dokładność).
• Drgania i wstrząsy mechaniczne.

W praktyce eliminuje się je przez kalibrację, stabilizację warunków pomiaru oraz stosowanie filtrów sygnału w czujnikach elektronicznych.

Zastosowania urządzeń do pomiaru ciśnienia

Pomiar ciśnienia w instalacjach przemysłowych

W fabrykach i zakładach produkcyjnych kontrola ciśnienia jest kluczowa dla bezpieczeństwa i prawidłowej pracy maszyn. Manometry i czujniki stosuje się w instalacjach hydraulicznych, pneumatycznych, w kotłach parowych czy systemach sprężonego powietrza.

Manometr analogowy często wybiera się tam, gdzie liczy się niezawodność i odporność na warunki. Czujniki elektroniczne umożliwiają integrację z systemami SCADA i zdalny monitoring.

Rola pomiaru ciśnienia w medycynie

Regularne monitorowanie ciśnienia krwi to podstawa diagnostyki chorób układu krążenia. Ciśnieniomierze medyczne powinny być nie tylko dokładne, ale też proste w obsłudze.

Automatyczne ciśnieniomierze elektroniczne pozwalają pacjentom na samodzielne pomiary w domu. Z mojego doświadczenia wynika, że ważne jest umiejętne zakładanie mankietu i spokój podczas pomiaru, aby uniknąć błędów.

Pomiar ciśnienia w urządzeniach domowych i samochodach

W domach urządzenia do pomiaru ciśnienia wykorzystywane są w systemach grzewczych, klimatyzacji, a także w pompach i filtrach. W motoryzacji najczęściej spotykasz czujniki ciśnienia powietrza w oponach (TPMS) oraz manometry do kontroli ciśnienia oleju czy paliwa.

Jak wybrać odpowiednie urządzenie do pomiaru ciśnienia

Kryteria doboru urządzenia

Wybierając urządzenie, zwróć uwagę na następujące aspekty:

• Zakres pomiarowy: musi odpowiadać spodziewanym wartościom ciśnienia.
• Medium pomiarowe: czy będzie to gaz, ciecz, ciśnienie atmosferyczne.
• Dokładność: zależna od wymagań aplikacji – medycyna wymaga większej precyzji niż np. instalacje przemysłowe.
• Typ wyjścia sygnału: analogowy dla prostych zastosowań, cyfrowy do integracji z systemami.
• Warunki pracy: temperatura, wilgotność, drgania, zapylenie.
• Łatwość obsługi i kalibracji.

Jeśli nie jesteś pewien, warto zasięgnąć opinii specjalisty lub producenta.

Porady dotyczące konserwacji i kalibracji

Regularna konserwacja to podstawa długiej i bezawaryjnej pracy urządzeń do pomiaru ciśnienia:

• Przechowuj urządzenia w suchych warunkach, z dala od źródeł silnych wstrząsów.
• Sprawdzaj i oczyszczaj elementy pomiarowe z zabrudzeń i osadów.
• Kalibruj urządzenia co najmniej raz w roku lub zgodnie z instrukcją producenta.
• W przypadku manometrów analogowych sprawdzaj stan sprężystych elementów (np. rurki Bourdon’a).
• W czujnikach elektronicznych testuj dokładność sygnału i wymieniaj uszkodzone komponenty.

Nowoczesne technologie w pomiarze ciśnienia

Elektroniczne czujniki i integracja z systemami cyfrowymi

W ostatnich latach coraz większą rolę odgrywają czujniki ciśnienia z wyjściem cyfrowym, kompatybilne z systemami IoT, PLC czy smartfonami. Takie rozwiązania umożliwiają:

• Zdalny monitoring i analizę danych w czasie rzeczywistym.
• Automatyczne alarmy i raportowanie przekroczeń wartości.
• Integrację z systemami zarządzania procesami produkcyjnymi.

Przykładem są manometry różnicowe współpracujące ze smartfonami, które oferują dokładny pomiar i łatwe archiwizowanie wyników.

Przyszłość pomiaru ciśnienia – trendy i innowacje

Technologia idzie w stronę miniaturyzacji, zwiększenia dokładności przy jednoczesnym obniżeniu kosztów. W przyszłości spodziewaj się:

• Czujników bezprzewodowych zasilanych energią z otoczenia (np. termoelektryczną).
• Inteligentnych systemów samodiagnozy i autokalibracji.
• Integracji z chmurą i zaawansowaną analizą big data dla optymalizacji procesów.
• Rozwoju sensorów optycznych i MEMS o bardzo wysokiej precyzji.

Z mojego doświadczenia wynika, że inwestycja w nowoczesne technologie znacząco podnosi efektywność i bezpieczeństwo pomiarów, szczególnie tam, gdzie wymagana jest ciągła kontrola parametrów pracy.

Urządzenia służące do pomiaru ciśnienia to narzędzia niezbędne w wielu dziedzinach od medycyny, przez przemysł, po meteorologię i codzienne zastosowania domowe. Poznanie ich zasad działania, możliwości i ograniczeń pozwala nie tylko na lepszy dobór sprzętu, ale także na uniknięcie najczęstszych błędów pomiarowych i zwiększenie bezpieczeństwa pracy. Regularna kalibracja i konserwacja to gwarancja wiarygodnych wyników, a nowoczesne czujniki otwierają nowe możliwości integracji i zdalnego monitoringu. Zachęcam do świadomego korzystania z tych urządzeń, co z pewnością przełoży się na lepsze efekty w Twojej pracy czy codziennych pomiarach.
