Inteligentna sieć hybrydowa - zestaw rozbudowany (kod towaru HYBR-06)
Kategoria: Szkoła ponadgimnazjalna
Podkategoria: Odnawialne źródła energii - zestawy doświadczalne
Opis produktu: Inteligentna sieć hybrydowa - zestaw rozbudowany (kod towaru HYBR-06)
Szczegóły produktu:

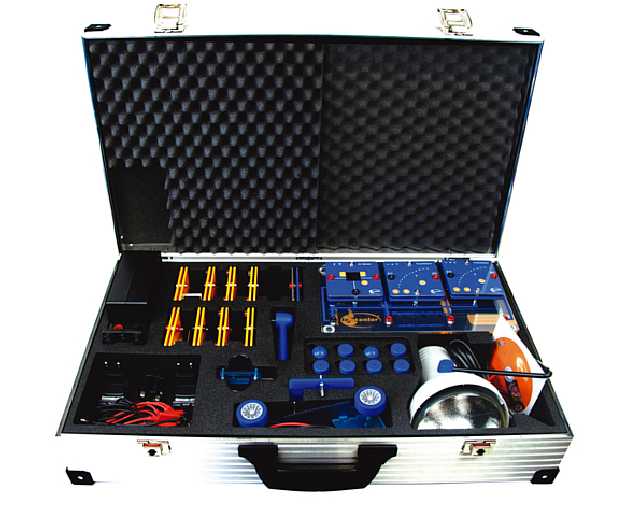

Hybrydowe systemy zasilania nazywane również inteligentnymi sieciami energetycznymi („smart grid") składają się z generatorów energii, zasilanych z różnych odnawialnych źródeł energii. Inteligentna sieć hybrydowa - zestaw rozbudowany, pozwala na zbudowanie takiego systemu w warunkach laboratoryjnych. Zestaw ten zgodnie z jego angielską nazwą „Ready-to-go" jest gotowy do użycia w każdym miejscu i czasie. Zestaw opakowany jest w stabilną walizkę aluminiową z wyściółkami. Podczas wykonywania eksperymentów możliwym jest przeprowadzanie doświadczeń z różnymi źródłami energii oraz badanie ich wpływu na pracę całego systemu.

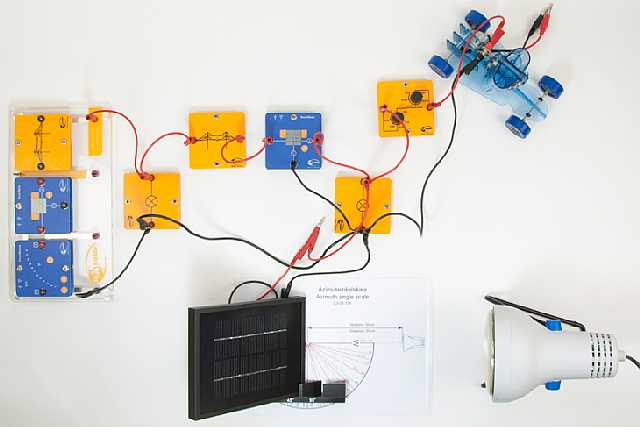

Różne urządzenia magazynujące energię oraz odbiorniki prądu pozwalają na uruchomianie kompleksowej „inteligentnej sieci hybrydowej" oraz na badanie różnorodnych scenariuszy zdarzeń mogących wystąpić w praktyce.
Wartości związane z przepływem energii w systemie „smart grid" mogą być wizualizowane bezpośrednio na wyświetlaczu urządzenia „Inteligentny miernik mocy i energii elektrycznej" lub też zapisywane w komputerze przy pomocy oprogramowania do ewidencji danych i pomiarów oraz sterowania.

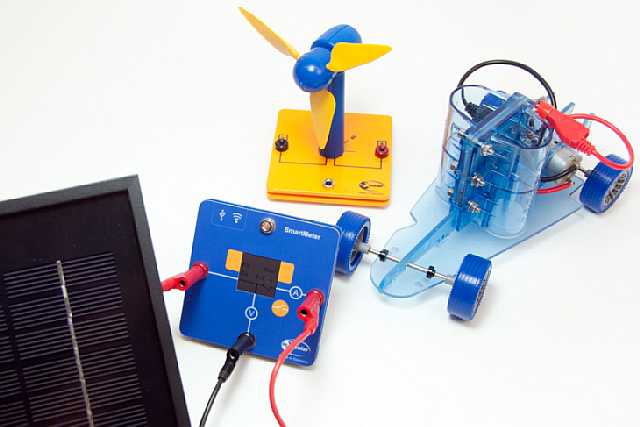

Zestaw zawiera wszystkie niezbędne komponenty do dokonywania pomiarów i sterowania, jak również moduły z zakresu energii wiatru, ogniw fotowoltaicznych, ogniw paliwowych, technologii magazynowania energii oraz tzw. E-Mobility (samochód z napędem elektrycznym).
Zestaw zawiera bardzo dobrze opracowany materiał dydaktyczny w języku polskim
dla nauczycieli i uczniów
Części składowe zestawu:
- 1 x Płyta główna leXsolar (średnia) wykonana z przezroczystego tworzywa sztucznego z zabudowanym, widocznym i czytelnym dla użytkownika układem połączeń elektrycznych. Płyta umożliwia wykonanie obwodu 3 modułów, a zmiana układu połączeń z szeregowego na równoległy odbywa się poprzez ich obrócenie o 90 stopni
- 1 x Moduł fotowoltaiczny 5,22V
- 1 x Moduł diodowy
- 1 x Moduł potencjometryczny
- 2 x Moduł żarówkowy
- 1 x Moduł silnika bez przekładni
- 1 x Podstawa do ogniwa słonecznego
- 1 x Zestaw łopatek wirnika
- 1 x Moduł do tworzenia podmuchu powietrza
- 1 x Turbina wiatrowa
- 2 x Moduł sieci elektrycznej
- 1 x Modułu kondensatora 5.0F/5.4V
- 1 x Odwracalne ogniwo paliwowe Pro
- 1 x Model samochodu o napędzie elektrycznym
- 1 x Moduł do pomiaru napięcia i prądu elektrycznego
- 2 x Inteligentny miernik mocy i energii elektrycznej
- 1 x Moduł zasilacza
- 12 x Przezroczyste nakładki ochronne 5,0 x 11,1 mm (wysokość x przekrój)
- 1 x Moduł śmigła
- 1 x Obudowa lampy
- 1 x Źródło światła 120W, 12°
- 4 x Przewód obwodu pomiarowego - czarny, 25 cm
- 7 x przewód obwodu pomiarowego - czerwony, 25 cm
- 3 x przewód obwodu pomiarowego - czarny, 50 cm
- 3 x przewód obwodu pomiarowego - czerwony, 50 cm
- 1 x Skala kąta azymutu
- 1 x Wkładka na elementy zestawu
- 1 x Aluminiowa walizka do przechowywania zestawu
Zestaw umozliwia wykonanie doświadczeń z zakresów:
- Zmiany mocy ogniwa słonecznego w ciągu dnia
- Zmiany mocy turbiny wiatrowej w ciągu dnia
- Przyczyny i skutki nadmiaru oraz niedoborów mocy elektrycznej w sieci energetycznej
- Zaopatrywanie gospodarstwa domowego w energię elektryczną przy pomocy ogniwa słonecznego
- Zaopatrywanie gospodarstwa domowego w energię elektryczną przy pomocy turbiny wiatrowej
- Wyznaczanie krzywej ładowania kondensatora
- Wyznaczanie krzywej rozładowania kondensatora
- Zasilanie odbiorników prądu i akumulatorów poprzez ogniwa fotowoltaiczne
- Zasilanie odbiorników prądu i akumulatorów poprzez turbinę wiatrową
- Niestabilność sieci energetycznej spowodowana decentralnym wytwarzaniem energii elektrycznej
- Wzrost efektywności przesyłu energii w inteligentnej sieci energetycznej
Scenariusze zdarzeń:
- Nastąpił przestój elektrowni wiatrowej – na jak długo wystarczy zmagazynowanej energii do zasilenia wszystkich odbiorników prądu?
- Które odbiorniki energii elektrycznej wymagają stałego zasilania w energię, a które mogą być włączane tylko w przypadku wzrostu ilości energii w sieci energetycznej?
- W jaki sposób można doprowadzić do stabilizacji funkcjonowania sieci, poprzez zastosowanie efektywnych odbiorników prądu?
- W jaki sposób flota samochodów z napędem elektrycznym może przyczynić się stabilnego funkcjonowania sieci energetycznej?
Cena zestawu uzależniona jest od aktualnego kursu euro.
Proszę dzwonić lub kontaktować się poprzez e-mail w celu potwierdzenia ceny !!!
