Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08)

Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08)

Zadzwoń

Zdjęcia produktu

Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08) Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08) Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08) Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08) Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08)

Opis produktu: Inteligentna sieć hybrydowa - zestaw profesjonalny (kod towaru HYBR-08)

Szczegóły produktu:

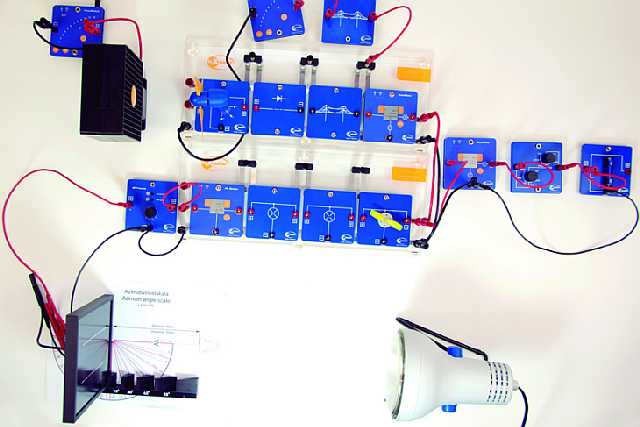

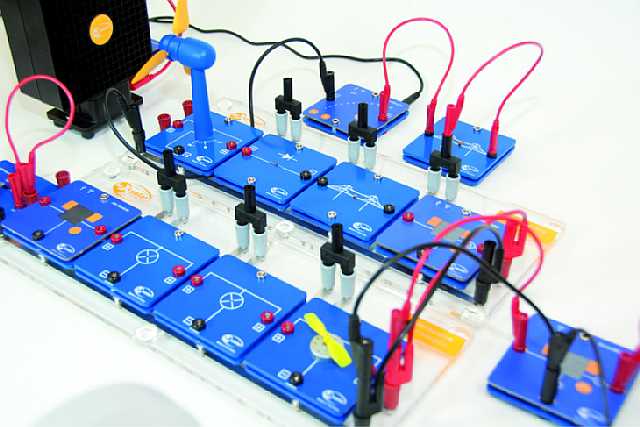

Systemy hybrydowe nazywane również inteligentnymi sieciami energetycznymi („smart grid") składają się z generatorów energii, zasilanych z różnych odnawialnych źródeł energii. Inteligentna sieć hybrydowa - zestaw profesjonalny, pozwala na zbudowanie takiego systemu w warunkach laboratoryjnych. Podczas wykonywania eksperymentów możliwym jest przeprowadzanie doświadczeń z różnymi źródłami energii odnawialnej oraz badanie ich wpływu na stabilność sieci. Różne urządzenia magazynujące energię oraz odbiorniki prądu pozwalają na uruchomianie kompleksowej „inteligentnej sieci hybrydowej" oraz na badanie różnorodnych scenariuszy zdarzeń mogących wystąpić w praktyce

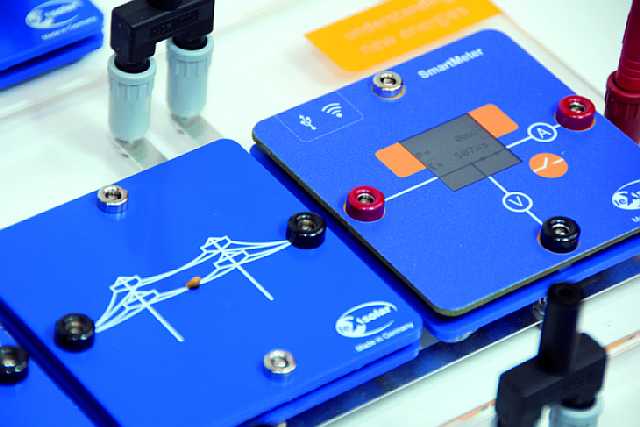

Wartości związane z przepływem energii w systemie „smart grid" mogą być wizualizowane bezpośrednio na wyświetlaczu urządzenia „Inteligentny miernik mocy i energii elektrycznej". Zestaw zawiera wszystkie niezbędne komponenty do dokonywania pomiarów i sterowania, jak również moduły z zakresu energii wiatru, ogniw fotowoltaicznych, ogniw paliwowych, technologii magazynowania energii. Umożliwia zapoznanie się poprzez eksperymenty z systemem zarządzania zapotrzebowaniem energii oraz monitoringu sieci elektroenergetycznych. Zestaw wyposażono w akumulator litowo-żelazowo-fosforanowy (LiFePo4¬) spełniający funkcję systemu magazynowania energii. W przemyśle taki typ akumulatora stosowany jest w samochodach hybrydowych i elektrycznych. Dostarczona wraz z zestawem skala azymutu umożliwia symulację pór dnia. Zestaw opakowany jest w stabilną walizkę aluminiową z wyściółkami.

Zestaw zawiera bardzo dobrze opracowane w języku polskim pomoce dydaktyczne

dla nauczycieli oraz materiały edukacyjne dla uczniów/studentów

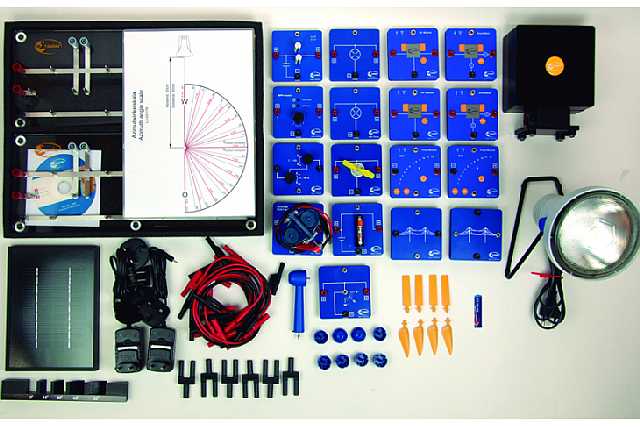

Części składowe zestawu:



  • 2 x Płyta główna leXsolar (duża) wykonana z przezroczystego tworzywa sztucznego z zabudowanym, widocznym i czytelnym dla użytkownika układem połączeń elektrycznych. Płyta umożliwia wykonanie obwodu 4 modułów, a zmiana układu połączeń z szeregowego na równoległy odbywa się poprzez ich obrócenie o 90 stopni
  • 2 x Inteligentny miernik mocy i energii elektrycznej
  • 1 x Moduł turbiny wiatrowej
  • 1 x Moduł fotowoltaiczny 5,22V
  • 1 x Moduł do tworzenia podmuchu powietrza
  • 1 x Moduł silnika bez przekładni
  • 1 x Podstawa do ogniwa słonecznego
  • 2 x Moduł zasilający: napięcie wyjściowe: 0 – 12 V, prąd max.: 2 A
  • 1 x Zestaw łopatek wirnika
  • 2 x Moduł żarówkowy
  • 1 x Modułu kondensatora 5.0F/5.4V
  • 1 x Moduł do pomiaru napięcia i natężenia prądu elektrycznego
  • 1 x Moduł podstawy do akumulatora AAA
  • 1 x Akumulator LiFePo
  • 1 x Podstawa do ogniwa paliwowego
  • 1 x Moduł wyszukiwacza punktu mocy maksymalnej; 2,5 - 5,5 V
  • 1 x Moduł potencjometryczny
  • 2 x Moduł sieci elektrycznej
  • 1 x Moduł diodowy
  • 1 x Źródło światła 120W, 12°
  • 1 x Obudowa lampy
  • 6 x Bezpieczna wtyczka zwierająca
  • 5 x Przewód obwodu pomiarowego - czerwony, 25 cm
  • 4 x Przewód obwodu pomiarowego - czarny, 25 cm
  • 4 x Przewód obwodu pomiarowego - czerwony, 50 cm
  • 4 x Przewód obwodu pomiarowego - czarny, 50 cm
  • 1 x Moduł śmigła
  • 1 x Odwracalne ogniwo paliwowe

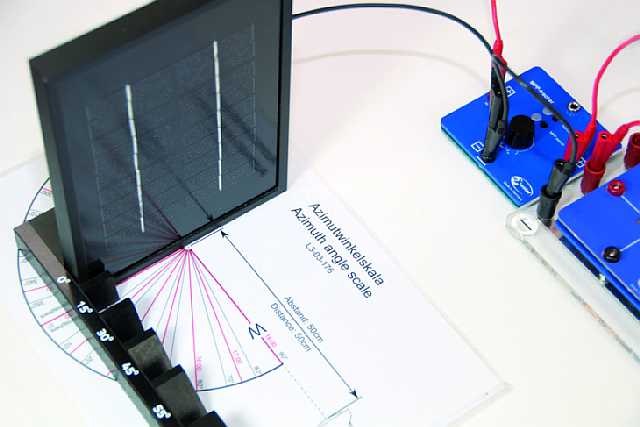

  • 1 x Skala azymut

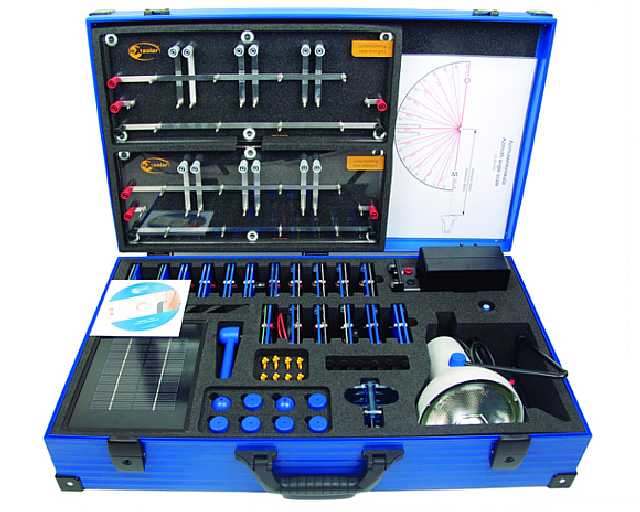

  • 1 x Aluminiowa walizka z wyściółkami do przechowywania i transportu wszystkich części składowych zestawu

Zestaw umożliwia wykonanie doświadczeń z zakresów:

Zmiany mocy ogniwa słonecznego w ciągu dnia

Zmiany mocy turbiny wiatrowej w ciągu dnia

Przyczyny i skutki nadmiaru oraz niedoborów mocy elektrycznej w sieci energetycznej

Zaopatrywanie gospodarstwa domowego w energię elektryczną przy pomocy ogniwa słonecznego

Zaopatrywanie gospodarstwa domowego w energię elektryczną przy pomocy turbiny wiatrowej

Zmiany napięcia i stabilność sieci energetycznej w układzie promieniowej sieci dystrybucyjnej

Stabilność sieci energetycznej w układzie z elektrownią fotowoltaiczną

Stabilność sieci energetycznej w układzie z elektrownią fotowoltaiczną w zależności od odbiornika energii elektrycznej

Charakterystyka prądowo-napięciowa elektrowni słonecznej z wyszukiwaczem MPPT

Stabilność sieci energetycznej w układzie z elektrownią fotowoltaiczną w zależności od długości linii energetycznej (przewodów)

Stabilność sieci energetycznej w układzie z elektrownią słoneczna - stacja transformatorowa

Stabilność sieci energetycznej w układzie z elektrownią słoneczna - magazynowanie energii

Wyznaczanie krzywej ładowania i rozładowania kondensatora

Monitoring linii wysokiego napięcia
