Stanowisko do badania turbin wodnych (kod towaru MFP-101)

Stanowisko do badania turbin wodnych (kod towaru MFP-101)

Zadzwoń

Zdjęcia produktu

Opis produktu: Stanowisko do badania turbin wodnych (kod towaru MFP-101)

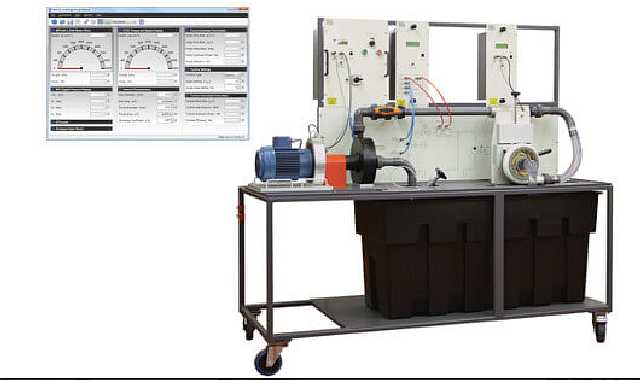

Samodzielne stanowisko do badania wydajności i charakterystyki pompy odśrodkowej oraz turbin Peltona, Francisa i Kaplana przy pomocy dodatkowych modułów. Stanowisko zawiera pompę odśrodkową, przepływomierz Venturiego, zawory, zbiornik wody i jego oprzyrządowanie, a to wszystko umieszczone jest na solidnie wykonanej ramie, której przemieszczanie jest ułatwione dzięki zainstalowanym kółkom.



Wymiary i waga: 1800 mm x 1670 mm x 800 mm, 172 kg netto.



Dodatkowe informacje:

  • Elementem niezbędnym do pracy stanowiska jest Silnik z modułem sterowania i siłomierzem (MFP100)
  • Wyposażenie opcjonalne stanowią takie elementy jak: Stroboskop (ST1) i System gromadzenia danych MKII - do montażu na ramie (VDAS-F)

Turbina Peltona (kod towaru: MFP101/B)

Model turbiny akcyjnej Peltona zasilanej stycznie strumieniem wody. Turbina Peltona stosowana jest w warunkach, w których dostępny jest strumień wodny o małym natężeniu przepływu, ale pod dużym ciśnieniem. Duże koło wyposażone jest w podwójne łopatki w kształcie odpowiednio wyprofilowanych czasz, które przejmują energię strumienia wody.

Z wykorzystaniem tego modułu możliwym jest przeprowadzenie eksperymentów z następujących zakresów:

  • Zależność wydajności turbiny od natężenia przepływu i ciśnienia wody na wlocie
  • Zależność wydajności turbiny od prędkości obrotowej
  • Bezwymiarowe charakterystyki wydajności

Wymiary i waga: 550 mm x 230 mm x 240 mm, 10 kg.

Dodatkowe informacje:

  • Turbina instalowana jest na Stanowisku do badania turbin wodnych (MFP101)
  • Niezbędnym elementem wyposażenia jest Siłomierz do pomiaru momentu na wale turbiny (MFP101/A)



Turbina Kaplana (kod towaru: MFP101/C)

Model turbiny śmigłowej, reakcyjnej Kaplana z przepływem wewnętrznym o stałym utwierdzeniu łopatek. W dużych jednostkach użytkowych, w celu poprawy wydajności i poszerzenia zakresu dopuszczalnych warunków roboczych takich jak natężenie przepływu i ciśnienie stosuje się jedno lub dwu stopniową regulację łopatek. Konstrukcyjnie przypomina ona śruby okrętowe.

Z wykorzystaniem tego modułu możliwym jest przeprowadzenie eksperymentów z następujących zakresów:

  • Zależność wydajności turbiny od natężenia przepływu i ciśnienia wody na wlocie
  • Zależność wydajności turbiny od prędkości obrotowej
  • Bezwymiarowe charakterystyki wydajności

Wymiary i waga: 320 mm x 420 mm x 310 mm, 11 kg.

Dodatkowe informacje:

  • Turbina instalowana jest na Stanowisku do badania turbin wodnych (MFP101)
  • Niezbędnym elementem wyposażenia jest Siłomierz do pomiaru momentu na wale turbiny (MFP101/A)





Dostępne moduły doświadczalne

Turbina Francisa (kod towaru: MFP101/D)

Model turbiny reakcyjnej Francisa, w którym woda wpływa całym obwodem na łopatki. Jest to najpowszechniej występujący typ turbiny wodnej. Wykorzystuje się je głównie w elektrowniach o odpowiednio wysokim spadku wody. Są to turbiny odwracalne, a więc wyposażane w nie są elektrownie szczytowo-pompowe, gdzie nadmiarowa moc elektryczna wykorzystywana jest do pompowania wody ze zbiornika dolnego do górnego.

Z wykorzystaniem tego modułu możliwym jest przeprowadzenie eksperymentów z następujących zakresów:

  • Zależność wydajności turbiny od natężenia przepływu i ciśnienia wody na wlocie
  • Zależność wydajności turbiny od prędkości obrotowej
  • Bezwymiarowe charakterystyki wydajności

Wymiary i waga: 400 mm x 230 mm x 320 mm, 11 kg.

Dodatkowe informacje:

  • Turbina instalowana jest na Stanowisku do badania turbin wodnych (MFP101)
  • Niezbędnym elementem wyposażenia jest Siłomierz do pomiaru momentu na wale turbiny (MFP101/A)



Dodatkowe oprzyrządowanie:

Silnik z modułem sterowania i siłomierzem (kod towaru: MFP100)

Element niezbędny do pracy stanowiska MFP101. Dostarcza energię mechaniczną napędzającą pompę odśrodkową. Składa się z dwóch elementów: siłomierz elektryczny, a także jednostka napędowa z wyświetlaczem. Umożliwia pomiar takich wartości jak: prędkość obrotowa, moment obrotowy i moc na wale.

Wymiary i waga jednostki napędowej i wyświetlacza: 450 mm x 350 mm x 340 mm, 12 kg.

Wymiary i waga siłomierza elektrycznego: 410 mm x 350 mm x 280 mm, 32 kg.



Siłomierz do pomiaru momentu na wale turbiny (kod towaru: MFP101/A)

Siłomierz ten jest elementem niezbędnym do wykonania pomiarów pracujących turbin wodnych. Przystosowany jest do montażu na stanowisku do badania turbin (kod towaru MFP101). Umożliwia pomiary i wyświetlanie takich wartości jak: moc, prędkość obrotowa i moment obrotowy turbiny.

Wymiary i waga siłomierza: 550 mm x 255 mm x 110 mm, 8 kg.

Wymiary i waga wyświetlacza: 450 mm x 190 mm x 170 mm, 4 kg.

Dodatkowe informacje:

  • Jeden siłomierz jest wystarczający do dokonywania pomiarów na wszystkich trzech rodzajach turbin.



Stroboskop (kod towaru: ST1)

Jest to bardzo dokładny, przenośny stroboskop, dzięki któremu możliwym jest uzyskanie od 30 do 300000 mignięć na minutę (FPM). Wyposażony jest w wielopunktowe źródło światła LED oraz wyświetlacz LCD.



System gromadzenia danych MKII – do montażu na ramie (kod towaru: VDAS-F)

Jest to urządzenie przeznaczone do pracy ze stanowiskami dydaktycznymi firmy TecQuipment. Pozwala na wyświetlanie w czasie rzeczywistym dokonywanych pomiarów, przeprowadzanie kalkulacji, wyrysowywanie wykresów, a także zapisywanie danych na dysk komputera.

Wymiary i waga urządzenia: 190 mm x 130 mm x 445 mm, 4,5 kg.

Dodatkowe informacje:

  • Współpracuje z komputerami z systemem Microsoft Windows 7 lub nowszym
  • Łączność z komputerem za pośrednictwem złącza USB



Cena zestawu uzależniona jest od aktualnego kursu euro.

Proszę dzwonić lub kontaktować się poprzez e-mail w celu potwierdzenia ceny !!!
