Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10)

Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10)

Zadzwoń

Zdjęcia produktu

Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10) Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10) Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10)

Opis produktu: Stanowisko egzaminacyjne BD.17 i BD.18 – Kolektor słoneczny (kod towaru KSSS-10)

Szczegóły produktu:

Stanowisko dydaktyczne przeznaczone do przeprowadzania szkoleń i egzaminów potwierdzających kwalifikacje zawodowe w zawodzie Technik urządzeń i systemów energetyki odnawialnej B.21 i B.22. Nasze systemy dydaktyczne wyposażone są w komponenty z których zbudowane są prawdziwe instalacje solarne, przyrządy pomiarowe i komplet instrukcji oraz materiałów dydaktycznych.

 Wyposażenie szkół w środki dydaktyczne z zakresu kolektorów słonecznych stanowi nieodzowną pomoc w procesie kształcenia kadry technicznej branży OZE.

 Zestaw budowany jest pod konkretne zamówienie z przemysłowo produkowanych urządzeń i może się różnić od przedstawionego na zdjęciu, w zależności od komponentów dostępnych na rynku.

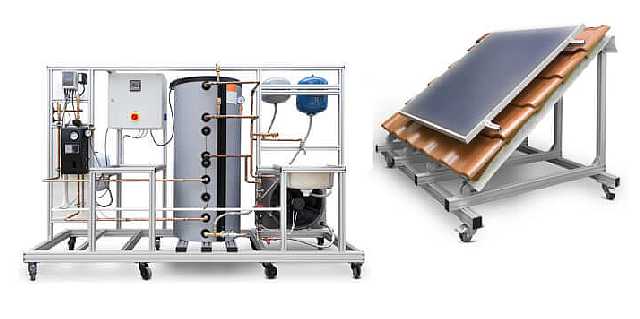

Części składowe zestawu:

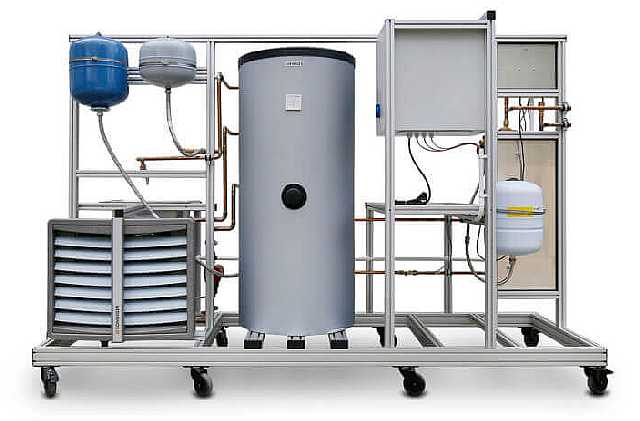

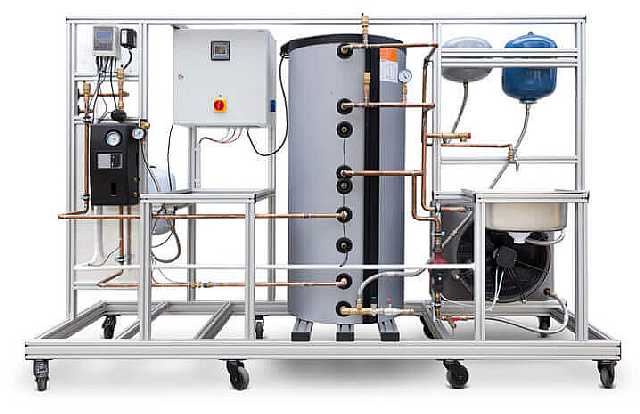

Moduł instalacji solarnej i c.w.u:

  1.  zawór zasilający i opróżniający instalację z wody
  2.  zawór zwrotny
  3.  manometr
  4.  reduktor ciśnienia
  5.  zabezpieczenie przed przepływem zwrotnym
  6.  zawór bezpieczeństwa
  7.  termometr 0-120°C
  8.  miernik przepływu
  9.  termostatyczny zawór mieszający
  10.  zawór bezpieczeństwa
  11.  grupa pompowa
  12.  naczynie przeponowe
  13.  automatyczny odpowietrznik
  14.  połączenie poprzez szybkozłącze
  15.  kolektor słoneczny
  16.  zbiornik na wodę z grzałką elektryczną
  17.  kran
  18.  zlew
  19.  grzałka elektryczna
  20.  sterownik + czujniki temperatury
  21.  pompa ręczna do napełniania instalacji glikolem

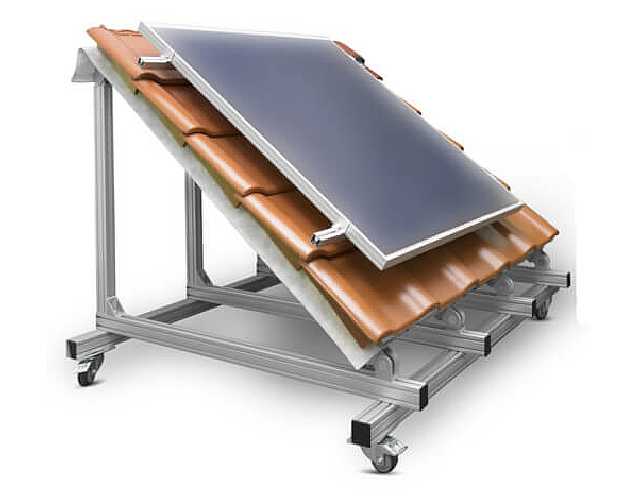

System montażu pojedynczego kolektora płaskiego na dachu skośnym:

  • atrapa dachu o powierzchni  2,6 m2 wykonana na konstrukcji z profili aluminiowych
  • pokrycie dachu – blachodachówka (inny typ pokrycia dachowego – do uzgodnienia z producentem)
  • kolektor płaski o powierzchni 2 m2
  • system montażowy do montażu kolektora słonecznego na dachu skośnym pokrytym blachodachówką
  • plansza dydaktyczna z instrukcją montażu



Kolektor słoneczny:

  • typ: płaski



Zasobnik na wodę:

  • pojemność: 100 l



Odbiorniki:

  • zlew ze stali nierdzewnej z kranem



Symulator światła słonecznego

  • lampy halogenowe 4kW + statyw



Wymiary:
Moduł instalacji solarnej i CWU / CO: (długość x szerokość x wysokość) w cm: 261 x 78 x 175 (+/- 10%).



Zestaw umozliwia wykonanie doświadczeń z zakresów:

  • zapoznanie się z systemem montażowym kolektorów płaskich
  • nauka techniki montażu kolektorów płaskich na dachu skośnym
  • zapoznanie się z budową kolektorów płaskich
  • zapoznanie się z budową instalacji solarnej
  • możliwość wielokrotnego montażu instalacji solarnej
  • system stanowi kompletne rozwiązanie do przeprowadzania egzaminów z zakresu kwalifikacji BD.17 BD.18



Cena zestawu uzależniona jest od aktualnego kursu euro.

Proszę dzwonić lub kontaktować się poprzez e-mail w celu potwierdzenia ceny.
